CT 3M - 在線式測溫儀
由于其測量波長短和50°C的溫度量程，optris CT 3M型高溫測溫儀非常適用于金屬和復合材料的低溫測量。只有1ms的快速響應時間可以在快速過程中無故障使用金屬測溫計。測量裝置的電子盒可靈活終端裝置通過可選的模擬輸出以及各種可選的數字接口。
概述
應用領域
產品優勢

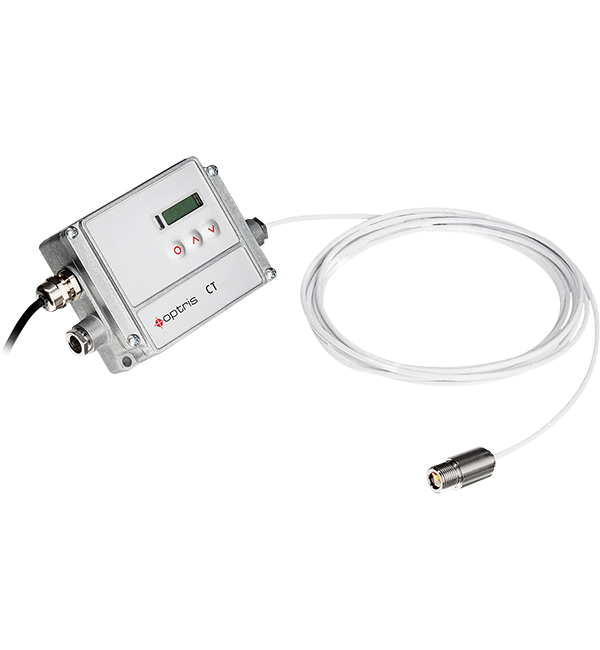

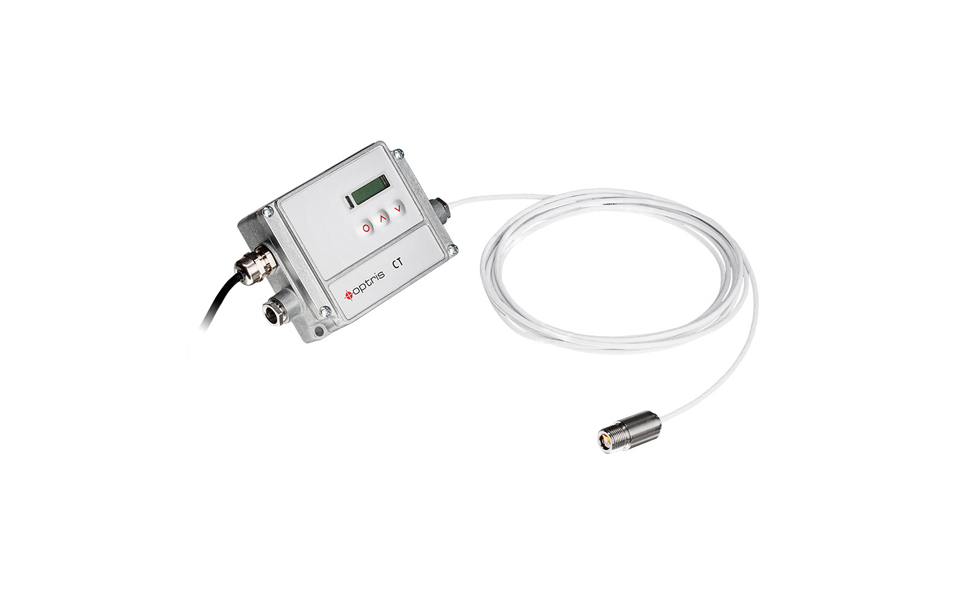

optris CT 3M型高溫測溫儀

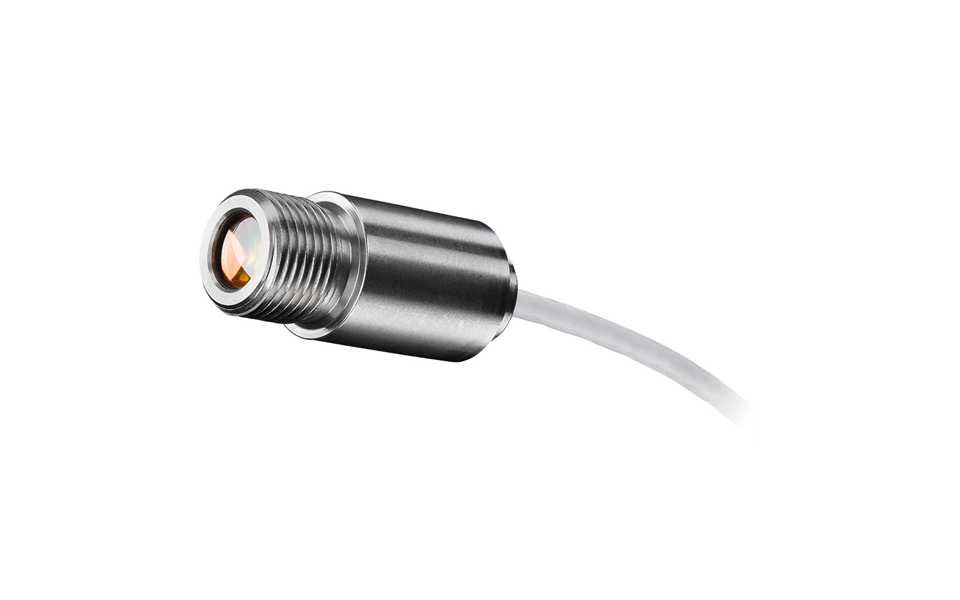

溫度測量范圍從50℃到1800℃（分段），采用2.3μm短波段的探測器，適用于金屬和陶瓷材料加工。微型探頭設計，直徑14mm和28mm的長度適合任何場合，無須冷卻可耐85℃的環境溫度。可以測量50℃以上的金屬表面溫度。短波段的探測器可以有效降低發射率設置導致的測量偏差。
技術規格
測量參數
溫度量程1）（通過設置鍵或軟件測量）
50°C~400°C（3ML）
100°C~600°C（3MH）
150°C~1000°C（3MH1）
200°C~1500°C（3MH2）
250°C~1800°C（3MH3）
光譜范圍
2.3μm
光學分辨率（90%能量）
22:1（3ML）
33:1（3MH）
75:1（3MH1-H3）
系統精度2）（環溫=23±5°C）
±（0.3%讀數+2°C）
重復精度（環溫=23±5°C）
±（0.1%讀數+2°C）
溫度分辨率
0.1K
曝光時間3）
1ms（90%）
發射率/增益（通過設置鍵或軟件調節）
0.100~1.100
透射率/增益（通過設置鍵或軟件調節）
0.100~1.100
信號處理（分別通過設置鍵或軟件可調具體參數）
峰值保持、谷值保持、平均值，延長保持閾值和滯后功能
基本參數
環境等級
IP65（NEMA-4）
環境溫度
探頭：-20°C~85
電子盒：0°C~85°C
存儲溫度
-40°C~125°C 電子盒：-40°C~85°C
相對濕度
10~95%，不結露
震動
IEC 60068-2-6（正弦波形）
IEC 60068-2-64（寬頻噪音）
沖擊
IEC 60068-2-27（25G和50G）
重量
探頭：40g
電子盒：420g
電氣參數
模擬輸出
0/4-20mA，0-5/10V、熱電偶J、K、報警
報警輸出
24V/50mA（常開）
可選
繼電器：2×60 VDC/42V 交流；0.4A；光學隔離
數字輸出（可選）
USB、RS232、RS485（可選）、Modbus RTU（串行通信協議）、Profibus DP（現場總線多功能從站設計）、以太網
輸出阻抗
mA Ma×500Ω（直流8-36V）
mV Min 100kΩ（純阻抗負載）
熱電偶20Ω
信號輸入
可編程功能輸入，用于外部發射率設置/環境溫度補償，觸發（保持功能復位）
電纜長度
3m
電源
直流8-36V
電流消耗
Max 100mA
1）物體溫度>探頭溫度+25°C
2）ε（發射率）=1，響應時間：1s
3）低信號水平時動態適應
