CT LT/CTEXLT - 在線式測溫儀
optris CT LT型高溫測溫儀配備了當今世界上極小紅外傳感器之一，光學分辨率高達22：1。另外，由于可選擇的模擬輸出以及電子盒中的幾個數字接口，因此具有高可變性。
概述
應用領域
產品優勢

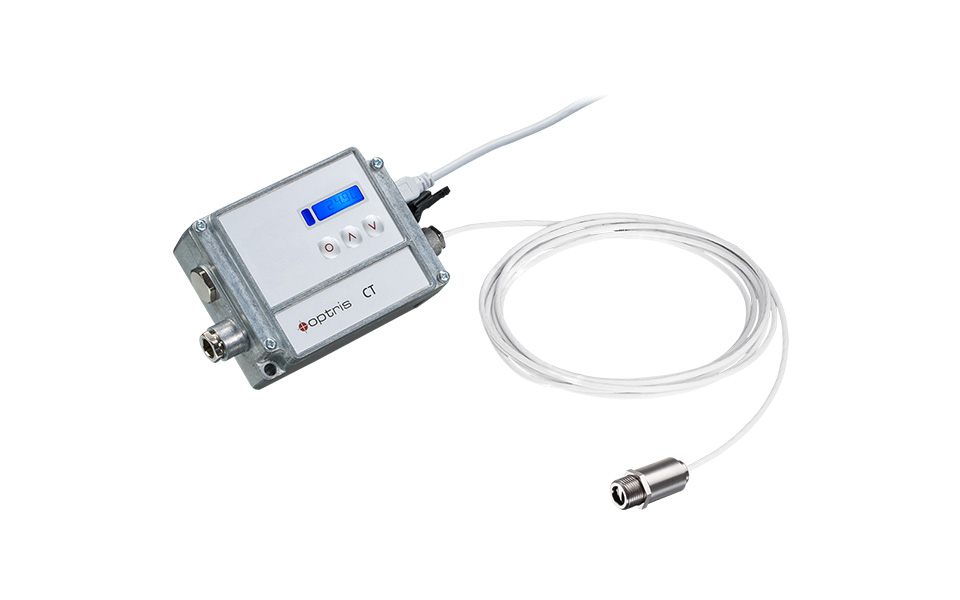

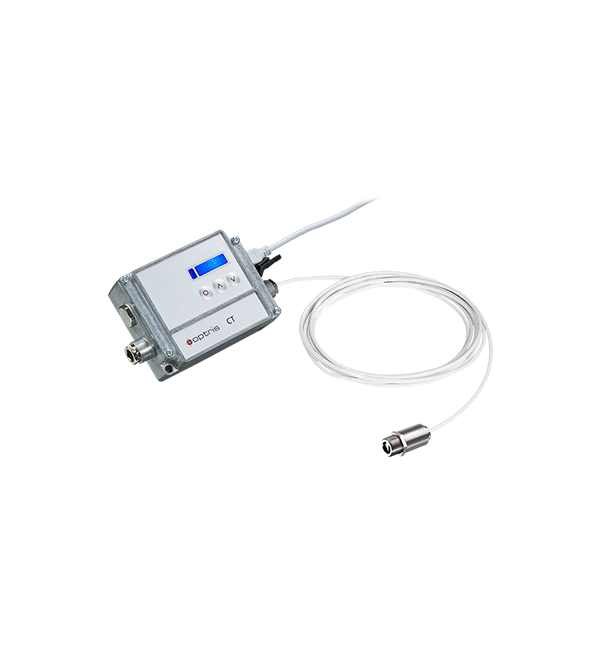

optris CT LT 和 CTex LT型高溫測溫儀
微型紅外傳感頭，具有22:1光學分辨率，特別適合需要節省空間的工業環境安裝。不銹鋼傳感頭以及聚四氟乙烯電纜可以用于高達180℃的環境溫度。分離式電子變送盒，通過按鍵和帶有背光LCD顯示的智能操作面板，可以方便的設置和調節參數。完善的模擬輸出，多種數據接口模塊可選。通過RS485可將32個傳感頭組網。組件式聚焦透鏡，靈活配置。
產品包含
微型紅外測溫傳感頭，帶顯示窗口的電器盒，1米耐高溫連接電纜（3米，8米或15米電纜可選），操作手冊
技術規格
測量參數
溫度量程（通過軟件測量）
-50°C ~ 975°C （LT22）
-50°C ~ 600°C （LT15）
-50°C ~ 600°C （LT02）
光譜范圍
8 ~ 14 μm
光學分辨率（90%能量）
22:1 （玻璃光學）
15:1 （玻璃光學）
2:1 （帶平板前窗）
CF透鏡（可選）
0.6 mm @ 10 mm （LT22）
0.8 mm @ 10 mm （LT15）
2.5 mm @ 23 mm （LT02）
系統精度1)2）（環溫= 23 ± 5°C）
± 1% 或 ± 1°C
重復精度1)2） (環溫= 23 ± 5°C）
± 0.5% 或 ± 0.5°C
溫度分辨率
0.1°C
噪聲等效溫差2）3）
0.05 K （LT22/LT15）
0.1 K （LT02）
響應時間（95%）
150 ms
發射率/增益（通過設置鍵或軟件調節）
0.100 ~ 1.100
透射率/增益（通過設置鍵或軟件調節）
0.100 ~ 1.100
信號處理（通過軟件可調參數）
峰值保持、谷值保持、平均值，延長保持閾值和滯后功能
1） 取較大值
2） 物體溫度 > 0°C，? = 1
3） 時間常數為200 ms，物體溫度為25°C
基本參數
環境等級
IP65（NEMA-4）
環境溫度
探頭： -20°C ~ 180°C （LT02時130°C）
電子盒： 0°C ~ 85°C
存儲溫度
探頭： -40°C ~ 180°C（LT02時130°C）
電子盒： -20°C ~ 85°C
相對濕度
10~95%，不結露
震動
IEC 60068-2-6 (正弦波形)
IEC 60068-2-64（寬頻噪音)
沖擊
IEC 60068-2-27 (25G和50G)
重量
探頭：40 g
電子盒：420 g
電氣參數
模擬輸出
通道1： 0 / 4-20mA，0-5/10V，熱電偶J、K
通道2： 探頭溫度(0 - 5 V 或 0 - 10 V對應-20 - 180°C ), 報警輸出
報警輸出
24 V/50 mA（常開）
可選
繼電器： 2 x 60 V DC/42 V 交流； 0.4 A；光學隔離
數字輸出（可選）
USB、RS232、RS485（可選）、Modbus RTU (串行通信協議)、Profibus DP（現場總線多功能從站設計）、以太網
輸出阻抗
mA Max 500 Ω （直流 8-36 V）
mV Max 100 kΩ （純阻抗負載）
熱電偶20 Ω
信號輸入
可編程功能輸入，用于外部發射率設置/環境溫度補償，觸發（保持功能復位）
電纜長度
1m（標準）、3m、8 m、15 m
電源
直流8-36 V
電流消耗
Max 100 mA
